Инновационный выбор для точных задач

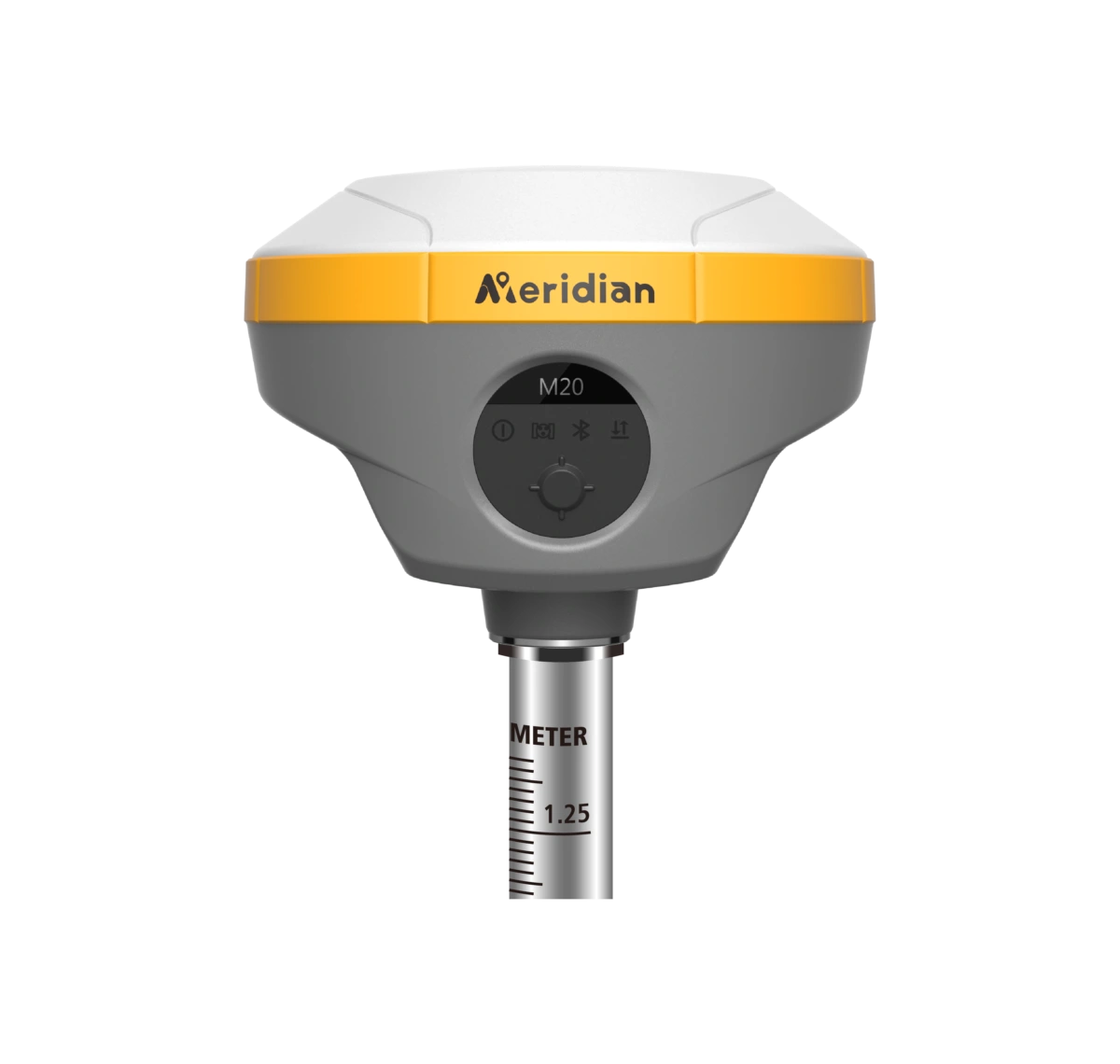

Meridian M20 GNSS RTK — современное решение, которое сочетает в себе передовые технологии с высококачественной HD-камерой, интеграцией IMU и 4G. Устройство не требует калибровки, что значительно повышает эффективность работы. Благодаря компактному и легкому дизайну, M20 станет идеальным выбором для инженеров во время разметки, съемки и обеспечения высокой точности позиционирования.
AR-разметка: новый уровень точности
Использование визуального позиционирования позволяет легко находить точки путем наложения проектных файлов на реальные объекты. Это значительно ускоряет разметку и делает ее интуитивно понятной.
- HD-камера обеспечивает высокую точность благодаря точному отслеживанию сигнала.
- 360-градусная AR-разметка позволяет быстро переключаться между ручным контроллером и ровер, гарантируя эффективность и скорость работы.
IMU без калибровки
Устройство оснащено IMU с углом охвата 120°, которая работает без необходимости в калибровке. Такая конструкция обеспечивает стабильность и высокую точность даже в труднодоступных местах, недоступных для традиционных RTK-систем. Это значительно расширяет сферу применения устройства.
Долгий срок работы
M20 обеспечивает до 26 часов автономной работы, позволяя пользователям выполнять задачи в течение всего дня без перерывов. Это также снижает риск потери данных из-за разряженной батареи.
Расширенный рабочий диапазон
Встроенный внутренний радиомодуль с поддержкой протокола MeridianLink обеспечивает дальность работы до 15 км. Благодаря отсутствию необходимости в внешнем радиооборудовании, M20 легче, удобнее в транспортировке и проще в использовании.
Поддержка всех спутниковых систем
Устройство поддерживает все основные спутниковые системы: BDS, GPS, GLONASS, Galileo, QZSS и SBAS. Благодаря 1408 каналам M20 обеспечивает максимальную точность и надежность в отслеживании GNSS-сигналов.
Технические характеристики
|
Система |
Система |
Linux |
|
Сигнал GNSS |
Канал |
1408 |
|
BDS |
B1I, B2I, B3I, B1C, B2a, B2b* |
|
|
GPS |
L1 C/A, L1C*, L2P(Y), L2C, L5 |
|
|
ГЛОНАСС |
L1, L2, L3* |
|
|
ГАЛИЛЕО |
E1, E5a, E5b, E6* |
|
|
QZSS |
L1, L2, L5, L6* |
|
|
SBAS |
L5* |
|
|
NavIC(IRNSS)* |
L1, L2, L5 |
|
|
L-диапазон |
B2b PPP (только для Азиатско-Тихоокеанского региона) |
|
|
Формат данных |
CMR, CMR+, RTCM2.X, RTCM3.X |
|
|
Выходные данные |
NMEA-0183, RINEX, TXT |
|
|
Скорость обновления данных |
До 20 Гц |
|
|
Время повторного захвата |
<1с |
|
|
Холодный старт |
<40с |
|
|
Позиционирование |
Одинарное позиционирование (RMS) |
Горизонталь: 1.5м | Вертикаль: 3.0м |
|
DGPS (RMS) |
Горизонталь: 0.4м | Вертикаль: 0.8м |
|
|
Кинематика в реальном времени (RMS) |
Горизонталь: ±(8мм+1×10-6·D) |
|
|
Вертикаль: ±(15мм+1×10-6·D) |
||
|
Точность скорости (RMS) |
0.03м/с |
|
|
Статическая точность (RMS) |
Горизонталь: ± (2.5мм+0.5-6·D) |
|
|
Вертикаль: ± (5мм+0.5-6·D) |
||
|
Точность времени (RMS) |
20нс |
|
|
Точность скорости |
≥0.03м/с |
|
|
Точность компенсации наклона |
≤2см(Угол наклона≤60°, до 120°) |
|
|
Частота обновления IMU |
200Гц |
|
|
Связь |
Bluetooth |
V2.1+EDR/V4.0 Двойной режим |
|
WiFi |
802.11 a/b/g/n/ac |
|
|
Стационарный |
LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
|
|
LTE TDD: B38/39/40/41 |
||
|
WCDMA: B1/2/4/5/6/8/19 |
||
|
GSM: B2/3/5/8 |
||
|
Носитель |
До 64 ГБ |
|
|
Внутреннее радио |
Мощность передачи: 2Вт (37±1dBm) 1Вт (30±1dBm) |
|
|
Частота: 410~470 МГц |
||
|
Протокол: TRIMTALK, TRIMMK3, SOUTH, TRANSEOT, SATEL, MeridianLink по желанию |
||
|
Скорость передачи: 9600, 19200 |
||
|
Аккумулятор |
Технические характеристики |
7.4В, 7000мАч литий-ионный перезаряжаемый аккумулятор |
|
Время работы |
RTK Ровер: до 26 часов (Типичное потребление энергии) |
|
|
Статический: до 30 часов (Типичное потребление энергии) |
||
|
Зарядка |
Поддержка USB PD 15В/2А (Поддерживает адаптер быстрой зарядки) |
|
|
Окружающая среда |
Температура эксплуатации |
-40°C~+85°C |
|
Температура хранения |
-55°C~+85°C |
|
|
Антисейсмическая |
Падение с 2м на бетон |
|
|
Пыле- и влагозащита |
IP67 |
|
|
Физические характеристики |
AR Камера |
5 Мегапикселей, широкий угол обзора, |
|
поддерживает онлайн-надстройку |
||
|
I/O Интерфейс |
1× USB тип-C; 1 × SMA антенна; 1× слот для SIM-карт; 1 × 5 пин LEMO |
|
|
Размеры |
119мм×119мм×76мм |
|
|
Вес |
662г |
