Инновационное решение для точных измерений
Meridian M20L сочетает новейшую лазерную технологию, IMU и 4G интеграцию. Благодаря отсутствию необходимости в калибровке устройство обеспечивает высокую эффективность работы, а использование лазера позволяет выполнять съемки без использования вехи. Это уменьшает риски и повышает продуктивность.
M20L открывает новые возможности для работы в сложных и опасных условиях, таких как:
- разметка в зоне водоемов,
- съемка паль мостов,
- съемка высот,
- муниципальные и промышленные измерения,
- комбинированные внешние и внутренние работы,
- работы на объектах энергетики.

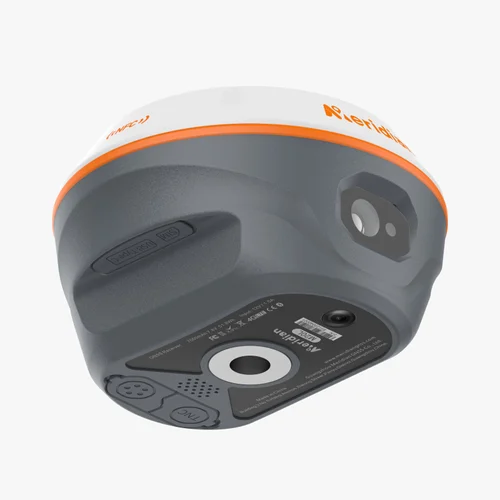

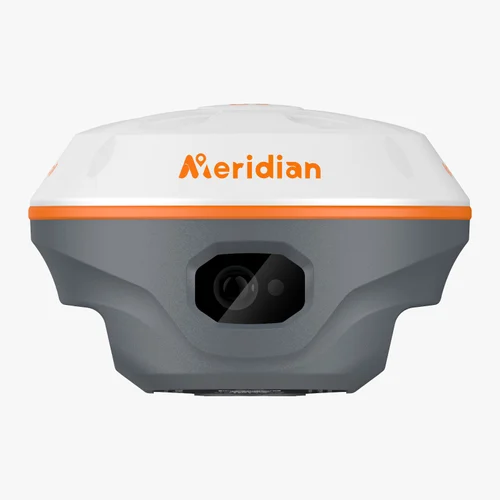

Удобный зеленый лазер
Использование зеленой лазерной технологии выводит точность позиционирования на новый уровень.
- Лазер с дальностью до 100 метров позволяет работать без вехи, упрощая процесс съемки.
- Сочетание лазера с GNSS, IMU и 4G обеспечивает высокую точность без калибровки, значительно сокращая затраты времени и снижая риски.
IMU без калибровки
M20L оснащен лазером и IMU с углом охвата 120°, которые работают без калибровки. Это позволяет эффективно использовать устройство в труднодоступных местах, недоступных для традиционных RTK-систем, расширяя возможности применения.
Компактный размер
Модель выполнена в форм-факторе ладонного размера, что делает её легкой и удобной в использовании во время выездных работ.
Мощная батарея
Аккумулятор ёмкостью 7000 мА·ч (7,4 В) обеспечивает более 26 часов автономной работы. Функция быстрой зарядки позволяет минимизировать время простоя.
Поддержка всех спутниковых систем
Устройство совместимо с наиболее распространёнными спутниковыми системами:
BDS, GPS, GLONASS, Galileo, QZSS, SBAS, L-Band.
Благодаря 1408 каналам, M20L отличается исключительной способностью отслеживать GNSS-сигналы даже в сложных условиях.
Технические характеристики
|
Характеристики Meridian M20L |
||
|
Сигнал GNSS |
Канал |
1408 |
|
BDS |
B1I, B2I, B3I, B1C, B2a, B2b* |
|
|
GPS |
L1 C/A, L1C, L2P(Y), L2C, L5 |
|
|
ГЛОНАСС |
L1, L2, L3* |
|
|
ГАЛІЛЕО |
E1, E5a, E5b, E6* |
|
|
QZSS |
L1C/A, L1C, L2C, L5, L6* |
|
|
SBAS |
L1, L5* |
|
|
NavIC(IRNSS)* |
L5 |
|
|
L-диапазон |
B2b PPP (только для Азиатско-Тихоокеанского региона)& HAS* |
|
|
Формат данных |
CMR, CMR+, RTCM2.X, RTCM3.X |
|
|
Выходные данные |
NMEA-0183, RINEX, TXT |
|
|
Частота обновления данных |
До 20 Гц |
|
|
Время повторного захвата |
<1с |
|
|
Холодный старт |
<40с |
|
|
Производительность позиционирования |
Одиночное позиционирование (RMS) |
Горизонтально: 1,5 м | Вертикально: 3,0 м |
|
DGPS (RMS) |
Горизонтально: 0,4 м | Вертикально: 0,8 м |
|
|
Кинематика в реальном времени (RMS) |
Горизонтально: ±(8 мм+1 ppm) |
|
|
Вертикально: ±(15 мм+1 ppm) |
||
|
Точность скорости (RMS) |
0,03 м/с |
|
|
Статическая точность (RMS) |
Горизонтально: ± (2,5 мм+0,5 ppm) |
|
|
Вертикально: ± (5 мм+0,5 ppm) |
||
|
Точность времени (RMS) |
20 нс |
|
|
Точность скорости |
≥0,03 м/с |
|
|
Точность компенсации наклона |
≤2 см(Угол наклона≤60°, до 120°) |
|
|
Частота обновления IMU |
200 Гц |
|
|
Точность лазера (RMS) |
Горизонтально: ±(8 мм+3 мм/м) |
|
|
Вертикально: ±(15 мм+3 мм/м) |
||
|
Связь |
Bluetooth |
SPP3.0+BLE5.0 Два режима |
|
WiFi |
802.11 a/b/g/n/ac |
|
|
Стационарный |
LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 |
|
|
LTE TDD: B38/39/40/41 |
||
|
WCDMA: B1/2/4/5/6/8/19 |
||
|
GSM: B2/3/5/8 |
||
|
Носитель |
32 ГБ |
|
|
Внутреннее радио |
Мощность передачи: 2 В (37±1 dBm) 1 В (30±1 dBm) |
|
|
Частота: 410~470 МГц |
||
|
Протокол: SOUTH19200, SOUTH9600, TRIMTALK9600, TRANSEOT, SATEL |
||
|
Скорость передачи: 9600, 19200 |
||
|
Аккумулятор |
Технические характеристики |
7.4 В, 7000 мАч литий-ионная аккумуляторная батарея |
|
Время работы |
Лазерный RTK Ровер: до 20 часов (Типичное потребление мощности) |
|
|
Статический: до 40 часов (Типичное потребление мощности) |
||
|
Зарядка |
Поддержка USB PD 15 В/2 А (Поддерживает адаптер быстрой зарядки) |
|
|
Окружающая среда |
Температура эксплуатации |
-40°C~+85°C |
|
Температура хранения |
-55°C~+85°C |
|
|
Сейсмостойкость |
Падение с 2 м на бетон |
|
|
Пыле- и водонепроницаемость |
IP67 |
|
|
Физические характеристики |
I/O Интерфейс |
1× USB тип-C; 1 × TNC антенна; 1× слот для SIM-карт; 1 × 5 пин LEMO |
|
Размеры |
125 мм×125 мм×79 мм |
|
|
Вес |
≤699 г |
|
