Зі зростанням кількості зон військових конфліктів збільшується й рівень радіоперешкод GNSS, тож потреба в рішеннях, стійких до глушіння й спуфінгу, стала критичною для безперервності робіт і безпеки обладнання та людей. Разом із цим ринок поповнився великою кількістю постачальників та різних підходів до anti-jam/anti-spoof (AJAS), що ускладнює вибір і визначення критеріїв оцінки.
Цей матеріал від компанії Novatel пояснює, навіщо взагалі потрібні AJAS-технології, як вони працюють, як їх тестують, за якими метриками оцінюють ефективність і на що звернути увагу при доборі рішення саме для вашого застосування. Якщо ви досвідчений фахівець GNSS, можете одразу перейти до розділу про вимірювання ефективності AJAS.
Як вимірюють ефективність AJAS
У документі “Spoofed or jammed? Busting the myths of GNSS interference and mitigation” розглядаються терміни та методи оцінювання AJAS. Незалежно від того, як це називають—захист від глушіння, придушення завад (IS), пом’якшення/відхилення/стійкість до глушіння чи співвідношення глушник/сигнал (J/S)—ефект завжди виражають у децибелах (дБ). Це величина, на яку технологія зменшує вплив перешкод, і її можна віднести як до антенної системи CRPA, так і до приймача.
– CRPA (антени з керованою ДН) можна уявити як навушники з шумопоглинанням: вони “приглушують” потужний заважаючий сигнал ще до того, як його “побачить” приймач (нульова діра/нулювання). Частина CRPA вміє визначати азимут і кут місця джерела перешкод (direction-finding) і забезпечує базовий антиспуфінг, коли виявляє сигнали, потужність яких перевищує порогове значення.
– Алгоритми мікропрограмного забезпечення GNSS-приймачів застосовують цифрові фільтри для виявлення та усунення заважальних сигналів до того, як вони потраплять у позиційну обчислювальну частину. Оскільки спуфінг не завжди відрізняється від справжніх GNSS-сигналів за частотою чи рівнем потужності, додаткові алгоритми зосереджуються на метриках детектування, щоб попереджати користувача.
Навіщо потрібні AJAS
Взагалі GNSS для задач позиціонування, навігації та часу (PNT) народжувався як військова технологія. І лише з часом, з 1983 року супутникове позиціонування стало доступним також у цивільному, комерційному та урядовому секторі всього світу й переросло в критичну інфраструктуру для високоточної роботи в гірничодобувній, аграрній, морській та авіаційній галузях.

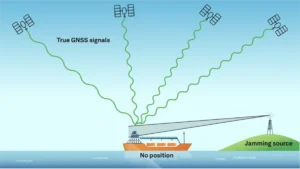

Сигнали GNSS дуже слабкі на поверхні Землі й тому вразливі до завад — як ненавмисних, так і навмисних — від обладнання, що працює в тому ж L-діапазоні (1–2 ГГц) з вищою потужністю. Навмисне створення завад називають глушінням; спуфінг — це трансляція фальшивих GNSS-сигналів, які вводять користувача в оману щодо місця або часу.
Перші AJAS-рішення створювалися для військових, але сьогодні їх широко інтегрують у цивільні застосунки — від круїзних лайнерів до безпілотників.
Як це працює
Класична GNSS-система складається з сигналів супутників, антени та приймача, і засоби протидії перешкодам можуть застосовуватися на кожному з цих рівнів.
– На боці приймача для оборонних задач часто використовують зашифровані сигнали, доступні лише військовим приймачам (наприклад, GPS M‑Code). Додаткову стійкість у зашумлених умовах дає підтримка кількох сузір’їв і частот (MCMF). Наприклад, OEM7 від NovAtel відстежує всі наявні та майбутні сузір’я й діапазони.
– Спеціалізоване прошивання з просунутими алгоритмами, зокрема GNSS Resilience and Integrity Technology (GRIT) від NovAtel, забезпечує виявлення та пом’якшення глушіння/спуфінгу. Водночас найновіші пакети AJAS часто залишаються ексклюзивними для військових, щоб зберегти тактичну перевагу.
– На рівні антени застосовують CRPA та супровідну електроніку, як-от GNSS Anti‑Jam Technology (GAJT) від Hexagon | NovAtel, що “відтинає” заважаючі сигнали (нулювання) ще до приймача. Частина CRPA перебуває під експортним контролем через військове призначення, але їх також впроваджують у морські та інші критичні застосунки. Для ширшого ринку доступні комерційні моделі, зокрема GAJT‑310.
Як тестують AJAS
Постачальники використовують лабораторні методики — емулятори GNSS і безлунні камери. Це дає базове розуміння можливостей, але найкраще показують себе випробування, що максимально наближені до реальних загроз.
Показовий приклад — Jammertest: щорічні широкомасштабні випробування GNSS‑перешкод на віддаленому острові Аннёя (Andøya), Норвегія. Майданчик відкритий для всіх учасників, а зібрані дані дозволено публікувати й обмінюватися ними. NovAtel бере участь у Jammertest із 2022 року й публікує результати на конференціях ION ITM та в щорічному журналі Velocity.
Багато аналогічних полігонів належать національним оборонним структурам: участь у них обмежена, а результати не розголошують. Водночас AJAS, перевірені в умовах реальних бойових дій, дають найпереконливіше підтвердження спроможності забезпечити надійний PNT.
На що зважати під час вибору AJAS
Після розуміння принципів і метрик оцініть власні умови застосування. Почніть із запитань:
– Чи працюєте ви у щільно насиченому радіочастотному середовищі або в зоні протистояння?
– Як часто ви стикаєтесь із перешкодами GNSS?
– Чи спостерігається зашумлення на кількох частотах GNSS одночасно?
– Як саме перешкоди впливають на процеси?
– Які фінансові та операційні наслідки має інтерференція?
Ці відповіді допоможуть визначити, чи вистачить захисту на рівні приймача, чи потрібне доповнення у вигляді CRPA. Важливо пам’ятати: навіть ідентичне “залізо” в різних приймачах може показувати різну стійкість, адже AJAS-спроможності закладені саме у прошиванні, яке постійно оновлюється. Тож уважно перевіряйте версії ПЗ, особливо порівнюючи різних постачальників; окремі просунуті версії доступні виключно оборонним замовникам.
Якщо потрібен рівень CRPA, зверніть увагу на:
– дБ‑рейтинг придушення;
– кількість “нулів” (визначається числом антениних елементів).
CRPA завжди працює в парі з GNSS‑приймачем, і деякі виробники подають характеристики як сукупну спроможність системи “CRPA + приймач”. Ключове питання до специфікації: наведені дані стосуються лише CRPA чи всього позиційного комплексу?
Суть, показана у відповідній ілюстрації: підсумкове співвідношення J/S у системі визначається сумарним внеском антиглушильної антенної системи (CRPA) та приймача.
Сподіваємося, цей огляд допоможе вам сформувати критерії оцінювання AJAS і зрозуміти, що саме потрібно для вашого застосунку.
Джерело: Novatel
